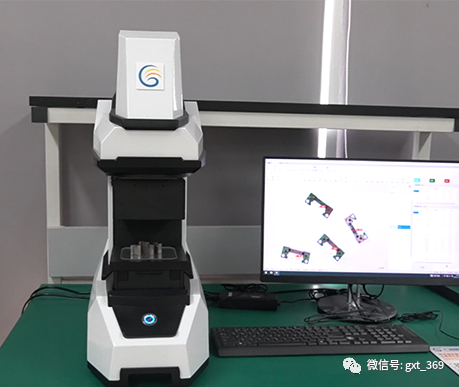

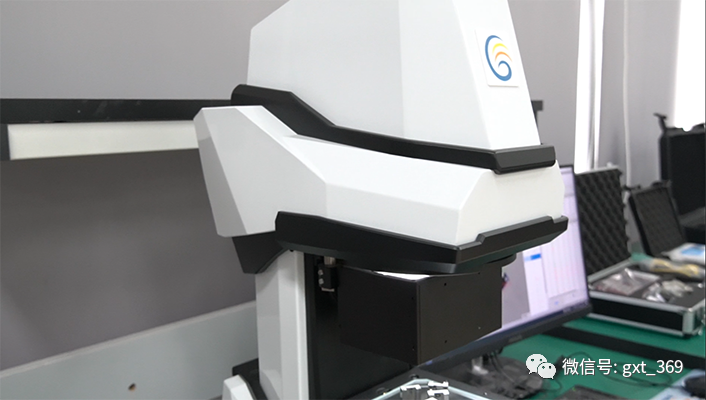

广旭图一键式快速测量仪
产/品/介/绍

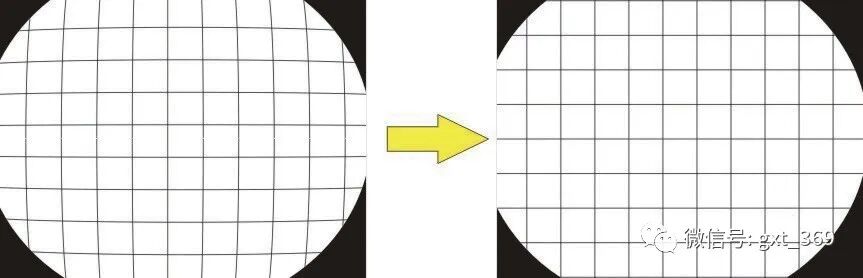

广旭图一键式快速测量仪，专为轴类产品测量而生。远心成像与智能图像处理软件完美结合， 让任何繁琐的测量任务，都变得无比简单。只需把工件放置到有效测量区域，轻轻按一键， 工件所有二维尺寸瞬间完成测量。自主研发的先进畸变校正技术，可以确保在视野范围内各位置、各角度测量结果实现精准无误差。从立式、卧式到大尺寸图像拼接，公司一键式测量仪器达到国内最全品类，能提供自主软件开发、精密测量一站式解决方案 。
仪/器/特/点
Instrument characteristics

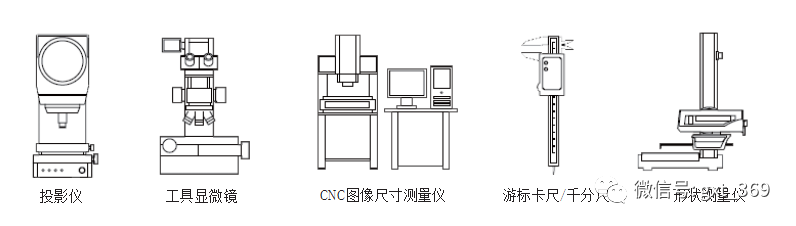

● 打破传统的测量工具 ;
● 大口径高景深，实现全视野范围成像清晰，超低畸变 ;
● 高分辨率相机，采用 1200 万 -4300 万像素高分辨率数字相机 ;

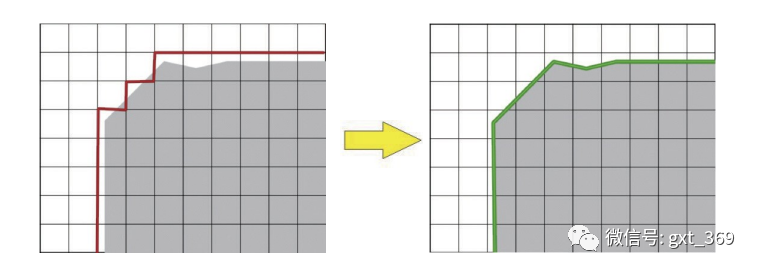

软件采用先进的 20：1 亚像素图像边缘处理 ;

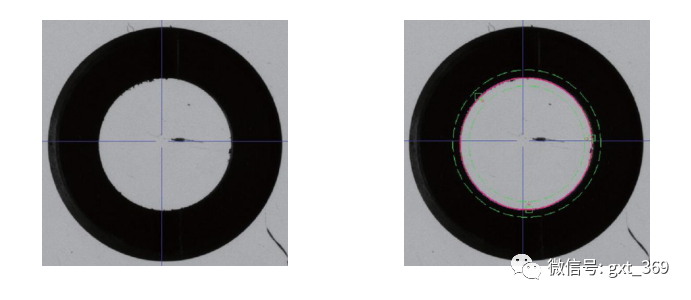

● 最小二乘法回归处理可自动祛除毛刺和异常点，对特征位置的影响降至最低。
● 高效的批量测量
测量范围内一次性可测量大于 20000 个尺寸，100 个尺寸测量时间小于 1 秒，大幅缩短测量时间，提高测量效率。

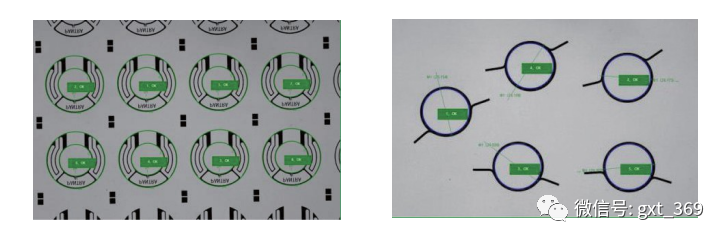

● 多个工件任意摆放，自动识别，精准测量
应/用/领/域
Application area
●
● 电子制造 ● 汽车制造 ● 机械加工
● 液晶显示 ● 医疗器械 ● 工业材料
● 航天航空 ● 精密五金 ● 新能源
软/件/特/点
Software features

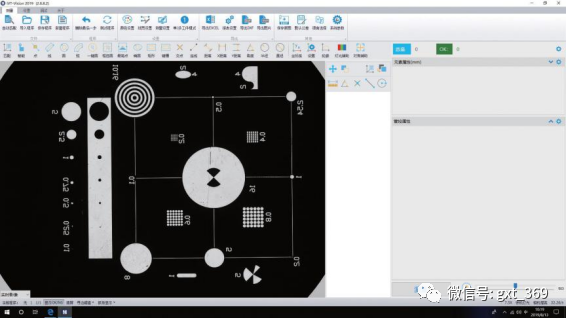

● 自动匹配工件，任意放置，一键测量；
● 全面的测量元素：点、最高点、线、最高线、圆、弧、矩形、椭圆键槽、导入 CAD 轮廓扫描比对、轮廓 PV、面积对比、圆柱直径、密封圈、测量结果再计算、二维码识别、条码识别；
● 标注：距离、X 距离、Y 距离、半径、直径、角度。
● 形状误差评定：直线度、圆度。
● 位置误差评定：平行度、垂直度、对称度、同心度、位置度。
● 坐标系转换：笛卡尔坐标（X，Y）与极坐标（R，θ）可方便选择。
● 测数据：可以自定义 EXCEL 模板，可以指定输出单元格。软件自带CPK 模板，可以计算 Mean、Maximum、Minimum、Cp、Cpkl、Cpku、Cpk。
● 其他：
1.软件语言：多国语言可选，语言包开放，可定义翻译修改。
2.图像和绘图区共用，所见即所得
3.对焦辅助、灯光辅助功能，减少人为误差。
4.合格/ 不合格（OK/NG），并报警提示，可语音输出：OK、NG。
5.可快速扫描轮廓，并导出到 CAD，与原始图档比对。
6.可选配 IO 卡，外触发测量并 OK NG 信号输出。
多

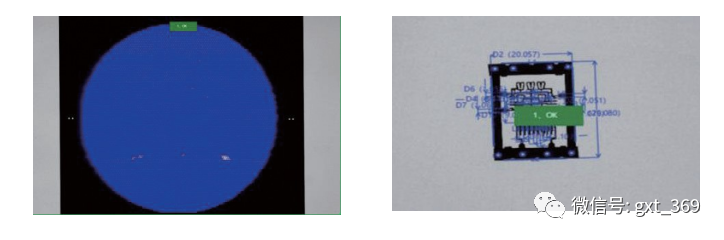

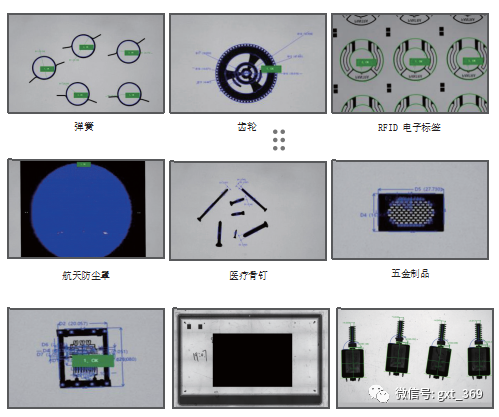

应/用/实/例
Application examples
工
用于各种检测工序
初样检测
●通过缩短安装时间提高生产性
●不依赖检查人员的经验
●符合国家基准的可追溯管理
抽样检测
●通过缩短准备时间提高设备稼动率
●通过提高设备调整精度改善成品率
●检察人员以外的人员也可以进行检测，从而减少品质部门的负担
入库检测
●按规定标准对多品种产品的入库检查进行管理
●增加检查产品数，降低不良发生的风险
●通过测量未检查部位从而提高质量
出货检测
●可对交货期短的产品进行出货检查
●减少制作检测结果表所需的工时
●缩短培训检查人员所需的时间、降低人工费
用于各种检测用途
